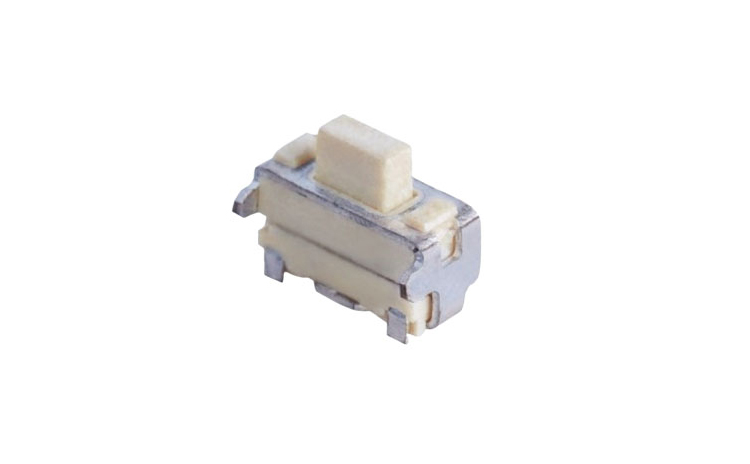

KAN0241H_2×4×H=2.8/3.5mm

KAN0241H_2×4×H=2.8/3.5mm

产品型号：KAN0241H
产品名称：贴片轻触开关
产品规格：2×4×H/H=2.8/3.5mm
产品力度：160gf/260gf
产品寿命：10万次/20万次
产品特点：防尘/防助焊剂

详情

基本参数 /PARAMETER

工作温度	-20℃to+70℃
额定电流	50mA.12V DC
绝缘电阻	100mΩ min.100V DC
介电强度	250V AC for 1 min
接触电阻	100 mΩ max
开关行程	0.25±0.1mm
高　　度	2.8/3.5mm
按　　力	160gf/260gf

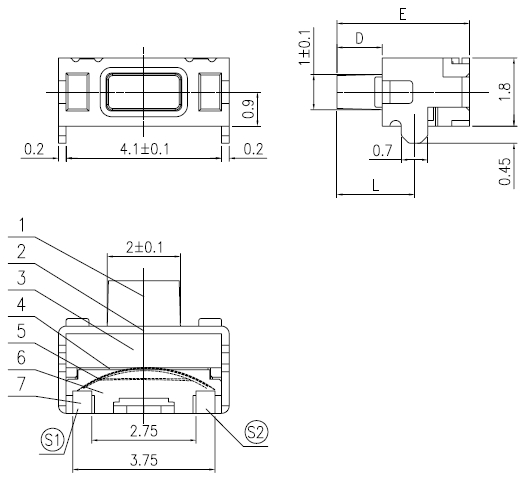

外形图 /SPECIFICATIONS

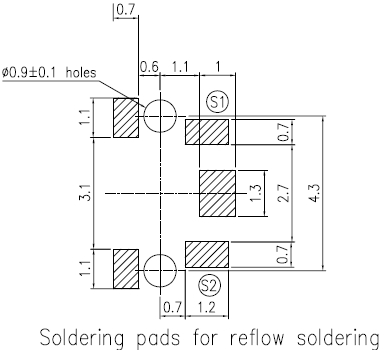

安装孔尺寸图 /MOUNTING HOLE DIMENSIONS

电路图 /SCHEMATIC

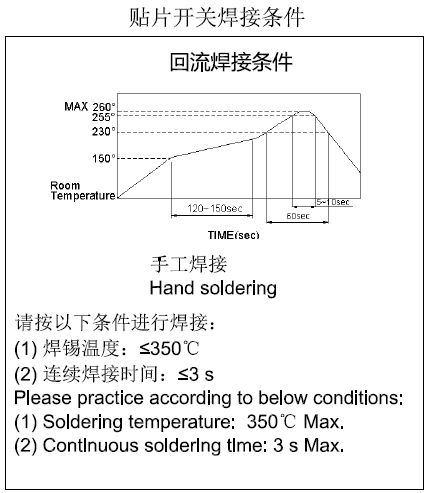

焊接条件 /WELDING CONDITIONS
