G20-16Ev-150-05

G20-16Ev-150-05

产品型号：G20-16Ev-150-05
规格:29mm*10.1mm*15.9mm
操作力:150±50gf
类型:微动开关

详情

基本参数 /PARAMETER

工作温度	－ 25 ℃＋ 85 ℃
额定负荷	AC125V 5A/250V 5A
绝缘阻抗	100 m Ω Min
机械寿命	1000,000Cycles
接触电阻	≤ 100m Ω
操作力	15±8gf、25±15gf、35±20gf

外形图/Specification

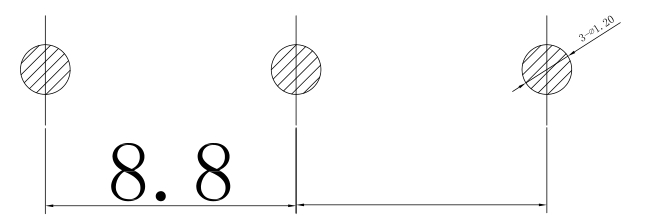

安装孔尺寸图 /MOUNTING HOLE DIMENSIONS

电路图 /SCHEMATIC

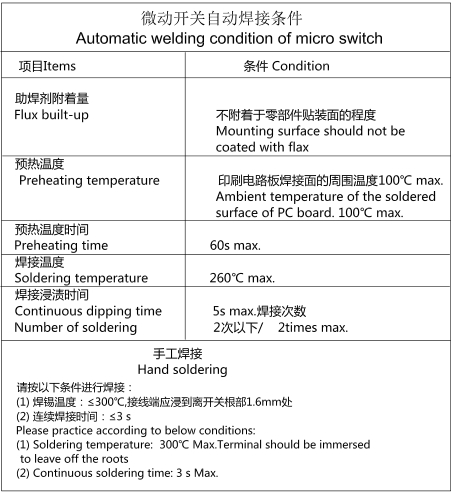

焊接条件 /WELDING CONDITIONS
