G15-10SM04-40

G15-10SM04-40

型号G15-10SM04-40
规格:19.8mm*6.5mm
操作力:40±10gf
特点:弧形压柄

详情

基本参数 /PARAMETER

工作温度	－ 25 ℃＋ 85 ℃
额定负荷	AC125V 5A/250V 3A
绝缘阻抗	100 m Ω 1Minute
机械寿命	1000,000Cycles
接触电阻	≤ 100m Ω
操作力	30 ± 15gf

外形图 /SPECIFICATION

安装孔尺寸图 /MOUNTING HOLE DIMENSIONS

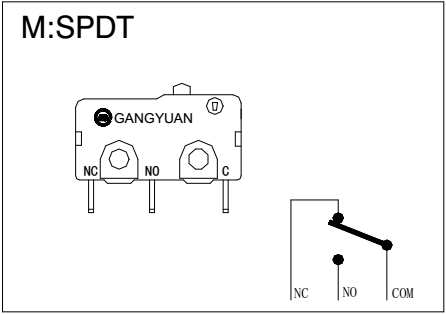

电路图 /SCHEMATIC

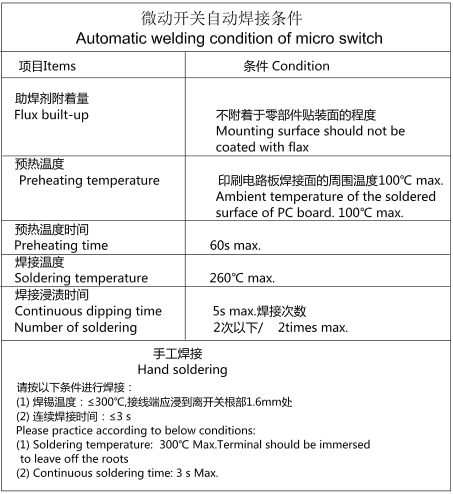

焊接条件 /WELDING CONDITIONS
