PB22M12301

详情

基本参数 /PARAMETER

工作温度	-40℃to+85℃
额定电流	0.3A.14V DC
绝缘电阻	≥100MΩ
介质耐压	AC 500V（50-60HZ）
接触电阻	100m Ω max
开关行程	2.3±0.5mm
锁定行程	1.5±0.3m
按　　力	3 ± 1N

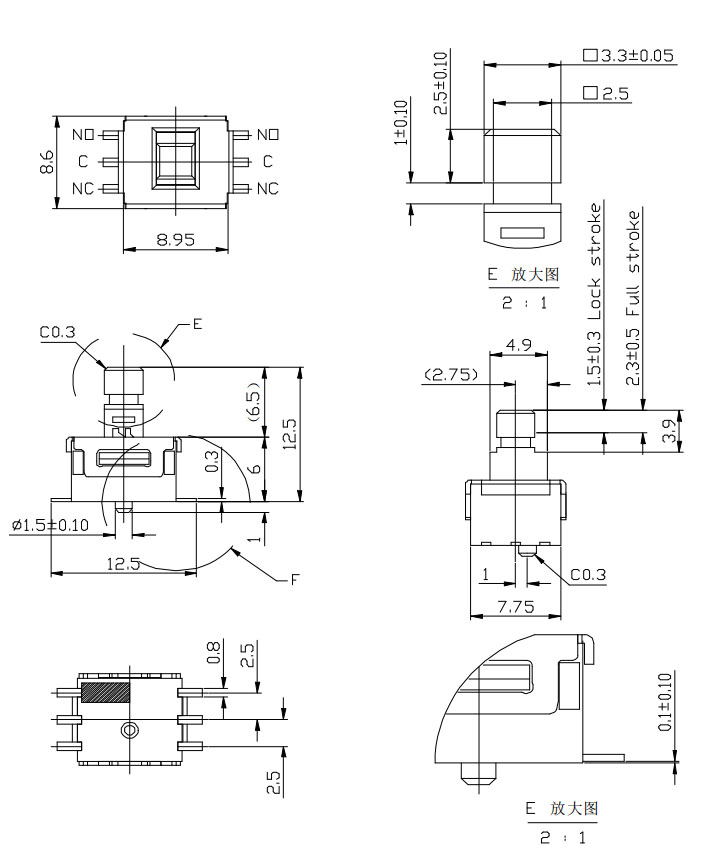

产品规格书 /SPECIFICATIONS

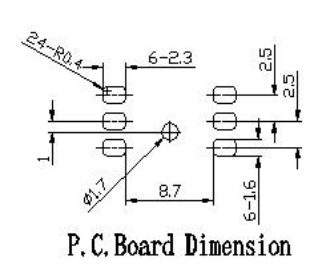

安装孔尺寸图 /MOUNTING HOLE DIMENSIONS

电路图 /SCHEMATIC

焊接条件 /WELDING CONDITIONS

(1) 焊锡温度： ≤350 ℃

(2) 连续焊接时间： ≤3 s

Please practice according to below conditions:

(1) Soldering temperature: ≤350 ℃

(2) Continuous soldering time: ≤3 s
