TS

规格参数 specification

外形尺寸：6.0*6.0*3.5 / 6.2*6.2*3.5	TS电气规格：50mA 12VDC	接触电阻(CR)：≤100mΩ
机械寿命：磷铜100,000次，不锈钢300,000次	电气寿命：磷铜100,000次，不锈钢300,000次	绝缘电阻(IR)：≥100MΩ DC250V
耐压强度(WV)：AC250V 1 minute	操作温度：-20℃~+70℃	储存湿度：<85% RH

操作力：
弹力规格(gf)	70	100	130	160	170	250
公差范围(gf)	±20	±40	±40	±50	±50	±60

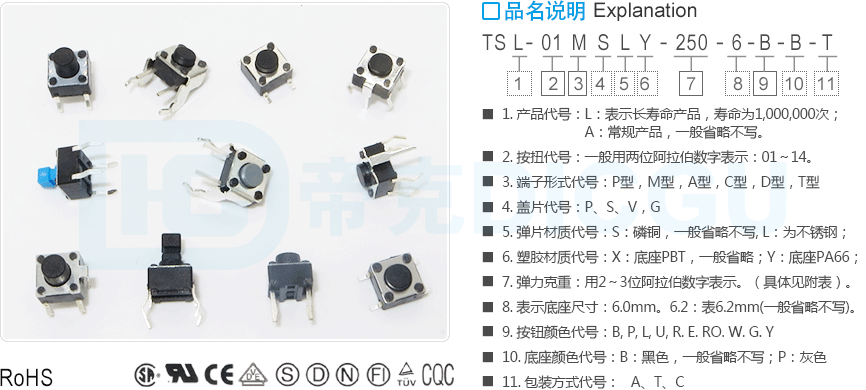

L：表示长寿命产品，使用φ4.5mm的弹片，机械与电气寿命为1,000,000次；

A：常规产品，一般省略不写。

2.按扭代号：一般用两位阿拉伯数字表示：01～14。

3.端子形式代号：

P型：表示曲脚折弯插P.C.B.板型；
M型：表示两边端子中间切断折弯贴P.C.B.板型；
A型：表示端子未折弯，直端子切断型；
C型：表示一边切断一边直端子型；
D型：表示两边端子不曲脚，折弯成90度角型；
T型：表示两直脚插P.C.B.板。

4.盖片代号：
P：表示胶盖片，一般省略不写；
S：表示铁盖片；
V：表示有接地立式脚铁盖片；
G：表示有接地单脚铁盖片；

5.塑胶材质代号：
X：表示底座材质为PBT，一般省略不写；Y：表示底座材质为PA66；

6.弹片材质代号：
S：表示弹片材质为磷铜，一般省略不写；L：表示弹片材质为不锈钢；

7.弹力克重：用2～3位阿拉伯数字表示。（具体见上表）。

8.表示底座尺寸：6：表示底座尺寸为6.0×6.0mm。6.2：表示底座尺寸为6.2×6.2mm(一般省略不写)。

9.按钮颜色代号：
B： 表示黑色按钮                P： 表示灰色按钮     L： 表示蓝色按钮                U： 表示为棕色按钮
R： 表示红色按钮                E： 表示为橘红色按扭     RO：表示玫瑰色按扭W： 表示为白色按钮
G：  表示为绿色按钮             Y： 表示为黄色按钮10.底座颜色代号：    B：表示黑色，一般省略不写；
P：表示灰色，01类灰色底座用于160gf以上产品时也省略不写；

11.包装方式代号：
A：表示常规塑胶袋包装，一般省略不写；
T：表示采用料带包装；
C：表示采用料管包装。
