4188

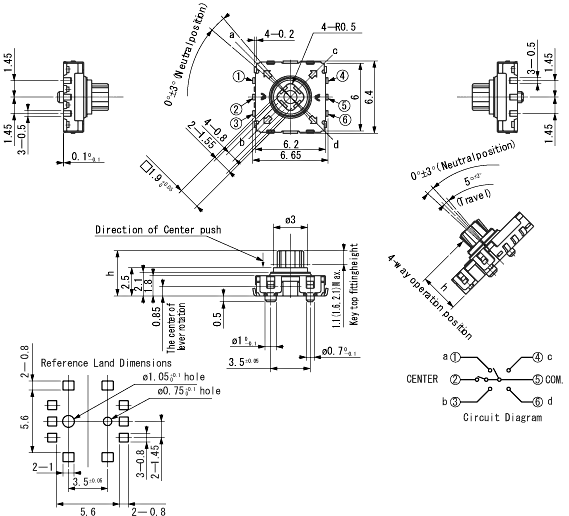

4188 Series 5-position Navigation Switch

·5 position navigation switch
·6.2mm x 6.0mm base
·4.5mm, 5.0mm tall
·Surface mount design
【特点】

1.小型、实装面积小。
2.为支持比较电路，采用每1电路5接点的构造。
3.采用独特的金属弹片配置方法（2段结构），可增大中心金属弹片，提高了产品的寿命。
4.采用独特的4方向操作机构，提高了操作的拟合性。
5.可满足SMT、回流焊接钎焊技术要求。

【主要用途】

1.手机、数字静像照相机、游戏机及PDA等的操作开关。

【规格】

[电气特性]

额定：DC 12V 50mA
接触电阻：200mΩ以下
绝缘电阻：100MΩ以上
耐电压：AC 100V 1分钟时间

[机械特性]

动作力： [4方向] 　J Type：1.2N
L Type：2.7N
[中心] 　B Type：2.5N
C Type：4.7N
D Type：3.2N


[使用寿命]

BJ Type：200,000次
CL Type：100,000次
DJ Type：100,000次

[包装单位]

1,000pcs
